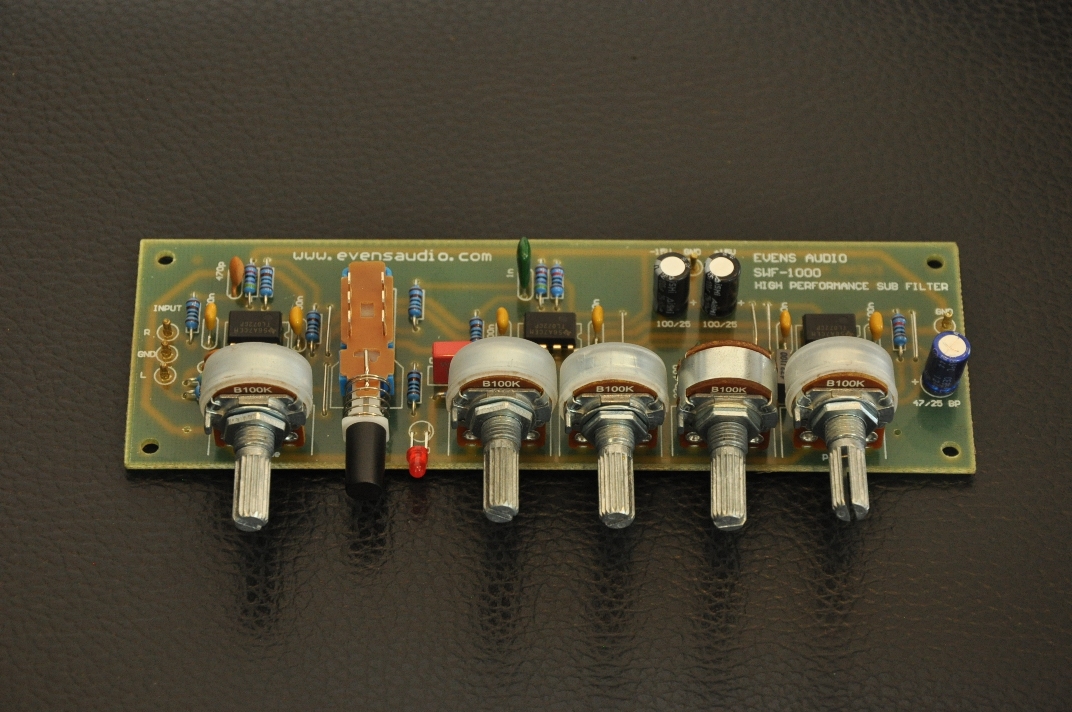

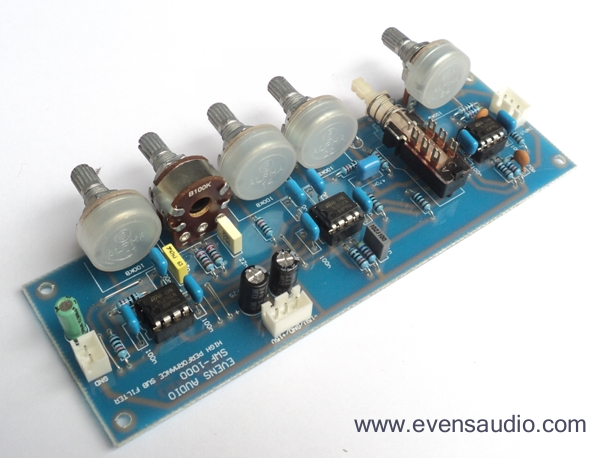

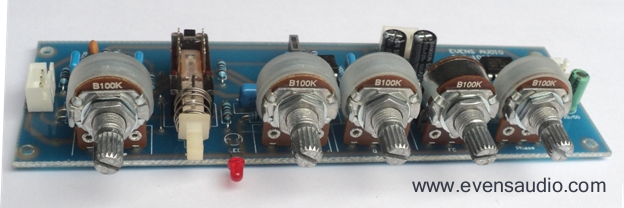

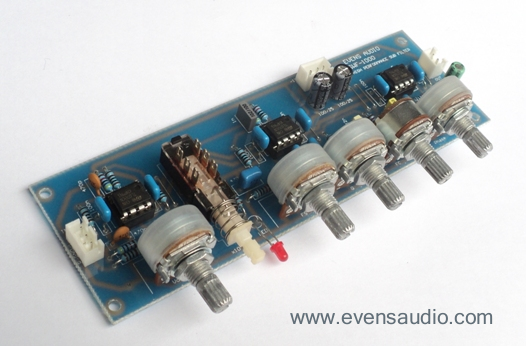

SWF-1000  High Performance Subwoofer Filter

วงจรกรองความถี่ย่านต่ำสำหรับลำโพง Subwoofer ที่ Evens Audio ออกแบบมาสำหรับนักเล่นเครื่องเสียงที่ต้องการเพิ่มประสิทธิภาพในย่านความถี่ต่ำสำหรับชุดเครื่องเสียงเดิมของท่านให้สูงขึ้นอีก ไม่ว่าจะเป็นการฟังเพลงแบบปกติหรือ ใช้สำหรับระบบ Subwoofer ของระบบเสียงโฮมเธียเตอร์  นอกจากนั้น SWF-1000 ยังสามรถนำไปประยุกต์ใช้งานได้กว้างขวาง

การประยุกต์ใช้งาน

• - Active Subwoofer Speaker
• - Subwoofer Power Amplifier
• - Karaoke Preamp
• - Electronics Crossover
• - Tone Control

รายละเอียดทางเทคนิค

• -ใช้ไฟเลี้ยง +/-15VDC  กินกระแสน้อยกว่า 50mA
• -มีสวิตซ์ X10 เพิ่มอัตราขยายได้ 10 เท่า พร้อม LED แสดงสถานะ
• -วงจร HPF กรองสัญญาณ Subsonic ได้ 15Hz-150Hz
• -สามารถปรับความโด่งการตอบสนองของวงจร HPF ด้วยการเพิ่มลดค่า Q
• -วงจร LPF ปรับความถี่ Cut-Off ได้ 60Hz-300Hz
• -สามารถปรับการเลื่อนเฟสได้ 0-180 องศา
• -อินพุตอิมพีแดนซ์ 47K Un-balance แบบสเตอริโอ
• -เอาต์พุต 1 ช่องสัญญาณ อิมพีแดนซ์ต่ำกว่า 10 โอห์ม
• -อัตราขยาย 0dB/+20dB ควบคุมโดยสวิตซ์ X10

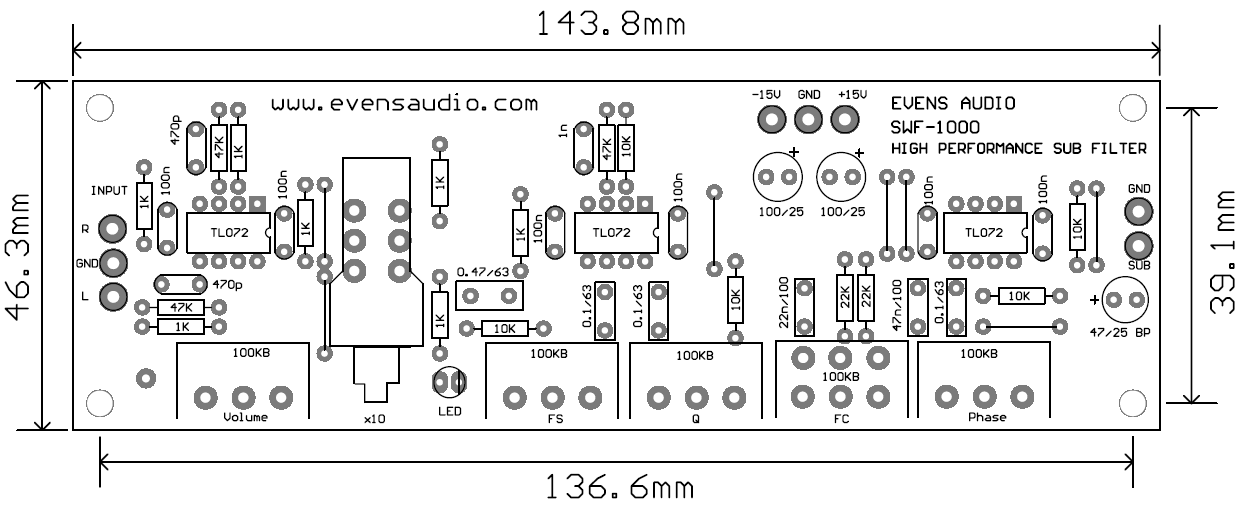

SWF-1000 Board Size
